Tuairisc
- Coinníoll oibriúcháin
| Mír | Sonraíocht | Nóta coinníoll | |
| 2-1 | Úsáid raon voltais | 24 ~ 28V DC | |
| 2-2 | Úsáid raon teochta | -20 ~ + 80 ° C. | Gan oighriú, gan comhdhlúthú, gan comhdhlúthú taise, gan creimeadh ceimiceach |
| 2-3 | Úsáid raon taise | 40% ~ 85% RH | Gan comhdhlúthú taise, gan creimeadh ceimiceach |
| Mír | Sonraíocht | Nóta coinníoll | |
| 3-1 | teocht | +5 ~ +35°C | Déantar tástáil air ag gnáth-theocht agus taise, má tá aon amhras ann faoi na torthaí, is iad na sonraí tástála ag 20 ± 3 °C a bheidh i réim. |
| 3-2 | Bogthaise | (65±20%)RH | |
| 3-3 | Voltas tástála | 28V | DC |
| 3-4 | Bord tiomána tástála | Tiomáinte ag an gcustaiméir | |
| 3-5 | Post | Aiseach go hingearach síos | |

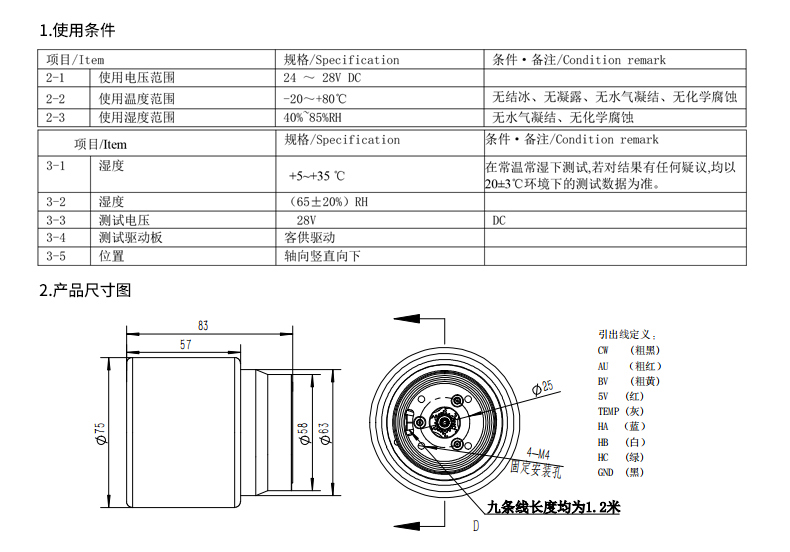

- Toisí táirge

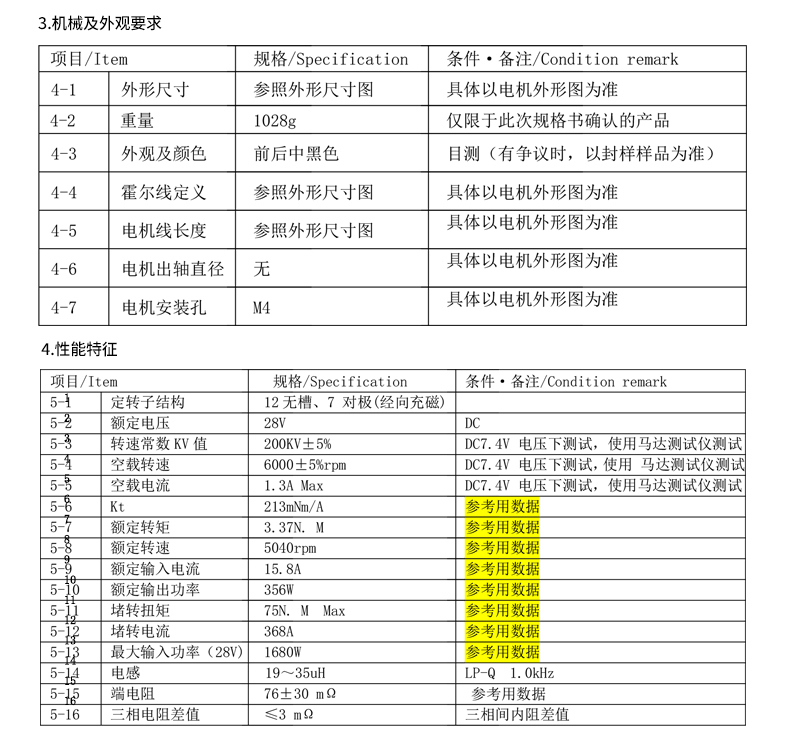

- Sonraíocht Meicniúil
| Mír | Sonraíocht | Nóta coinníoll | |
| 4-1 | toisí | Féach ar an líníocht toise | Féach ar líníocht imlíne an mhótair le haghaidh sonraí. |
| 4-2 | meáchan | 1028g | I gcás táirgí atá deimhnithe sa tsonraíocht seo amháin |
| 4-3 | Cuma agus dath | tosaigh, cúil, lár dubh | Amharciniúchadh |
| 4-4 | Sainmhíniú ar líne halla | Féach ar an líníocht toise | Féach ar líníocht imlíne an mhótair le haghaidh sonraí. |
| 4-5 | Fad sreinge mótair | Féach ar an líníocht toise | Féach ar líníocht imlíne an mhótair le haghaidh sonraí. |
| 4-6 | Fad trastomhas seafta mótair | Ar bith | Féach ar líníocht imlíne an mhótair le haghaidh sonraí. |
| 4-7 | Poll gléasta mótair | M4 | Féach ar líníocht imlíne an mhótair le haghaidh sonraí. |
4. Feidhmíocht agus tréith
| Mír | Sonraíocht | Nóta coinníoll | |
| 5-1 | Struchtúr statóra agus rótair | 12 gan sliotán 7 cuaille
(Maighnéadú dlúth) |
|
| 5-2 | voltas Rátáil | 28V | DC |
| 5-3 | Luach KV | 200KV±5% | Tástáil faoi voltas DC7.4V, bain úsáid as tástálaí mótair chun tástáil a dhéanamh |
| 5-4 | Luas gan ualach | 6000 ± 5% rpm | Tástáil faoi voltas DC7.4V, bain úsáid as tástálaí mótair chun tástáil a dhéanamh |
| 5-5 | Sruth gan ualach | 1.3A Uas | Tástáil faoi voltas DC7.4V, bain úsáid as tástálaí mótair chun tástáil a dhéanamh |
| 5-6 | Comhéifeacht chasmhóiminte Kt | 213mNm/A | Sonraí le haghaidh tagartha |
| 5-7 | Tóirseáil rátáilte | 3.37N.M | Sonraí le haghaidh tagartha |
| 5-8 | Luas rátáilte | 5040 rpm | Sonraí le haghaidh tagartha |
| 5-9 | Ionchur rátáilte reatha | 15.8A | Sonraí le haghaidh tagartha |
| 5-10 | Aschur cumhachta Rátáil | 356W | Sonraí le haghaidh tagartha |
| 5-11 | Tóirse stalla | 75NM Uasmhéid | Sonraí le haghaidh tagartha |
| 5-12 | Stall reatha | 368A | Sonraí le haghaidh tagartha |
| 5-13 | Uasmhéid cumhachta ionchuir (24V) | 1680W | Sonraí le haghaidh tagartha |
| 5-14 | Ionduchtuithe | 19~35μH | LP-Q 1.0kHz |
| 5-15 | Friotaíocht críochfoirt | 76 ± 30 mΩ | Sonraí le haghaidh tagartha |
| 5-16 | Difríocht friotaíochta trí chéim | ≤ 3 mΩ | Difríocht friotaíochta inmheánaigh trí chéim |

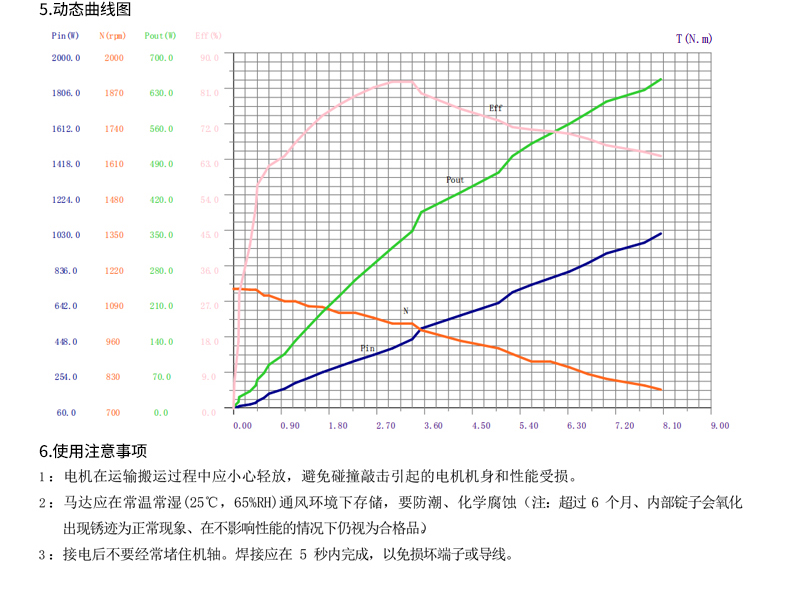

5. Graf dinimiciúil
FÉACH POINTE 4 THUAS
6. Réamhchúraimí le húsáid
(1) Ba chóir an mótar a láimhseáil go cúramach le linn iompair chun damáiste do chorp agus do fheidhmíocht an mhótair de bharr imbhuailte agus cnagadh a sheachaint.
(2) Ba chóir an mótar a stóráil in áit aeráilte le gnáth-theocht agus taise (25°C, 65%RH), agus ba chóir é a chosaint ar thaise agus ar chreimeadh ceimiceach (nóta: ocsaídeofar an fhearsaid inmheánach tar éis níos mó ná 6 mhí)
Is feiniméan gnáth é meirg, agus meastar fós gur táirge cáilithe é mura mbíonn tionchar aige ar fheidhmíocht.
Ná bac an crankshaft go minic tar éis an chumhacht a chur air. Ba chóir an sádráil a dhéanamh laistigh de 5 soicind chun damáiste a sheachaint do na críochfoirt nó do na sreanga.
